我这几年在一线工厂跑下来，发现一个很现实的变化：LED灯条越来越长、越来越密集，焊盘越做越小，料号一堆变体，靠目检和简单通断测试，基本已经兜不住良率风险了。表面看灯都亮，客户装到灯箱、线性照明或者车灯模组里，一上高温老化或者长期点亮，才暴露出虚焊、空洞过大、焊缝未完全润湿这些隐蔽问题。更麻烦的是，很多工厂明明已经配了在线测试或者简单ICT，却还是解释不清“偶发性死灯”“间歇性闪烁”到底从哪里来的。说句实在话，没有X-ray这种能看到焊点内部结构的工具，你很难把责任从“可能是焊接问题”缩小到“是某条产线、某种钢网、某批锡膏”这种可执行的层面，也就谈不上真正的过程改善和成本优化。
看不见的缺陷，才是最贵的成本
在LED灯条上，最典型的隐蔽缺陷就是焊点空洞、芯片焊盘偏移以及回流焊阴影区的冷焊，这些问题在外观上往往看不出什么异常，电测当下也能通过，但在热循环、高湿或者轻微机械应力之下，失效率会突然抬头。我见过一家做超长灯条的工厂，出货前抽检一切正常，结果客户装到铝槽里长期点亮，三个月后返修率接近百分之十，拆开板子肉眼看几乎挑不出明显问题，最后用X-ray扫整板，才发现特定区域的LED焊盘空洞率持续偏高，而且集中在某一回流炉温区。这个案例给我的教训是，X-ray不是为了好看一张图，而是把原来看不见的质量风险量化出来，让你敢于在配方、钢网开口、炉温曲线甚至上料节拍上做有针对性的调整，否则你永远在“猜”质量问题。
X-ray在LED灯条质控中的核心价值
站在质量管理的角度，我更愿意把X-ray看成一个“过程放大镜”，而不是一个昂贵的终检设备。只要用得好，它能够帮你把原本要到客户现场才暴露的风险，提前拉回到产线首件和过程抽检阶段，还能反向逼着工艺和设备团队用数据说话，而不是凭经验拍脑袋。下面这几点，是我在不同工厂落地X-ray后反复验证过的关键价值，从返修率、稳定性和内部沟通效率上，都能看到实打实的收益。
关键要点
聚焦高风险部位而不是全线乱扫，例如高功率LED、接插件焊点、拼接处和铝基板热通道，优先建立X-ray检查标准。
把空洞率、焊盘覆盖率、偏移量等指标数字化，形成可追溯的工艺窗口，而不是只看“像不像好焊点”。
将X-ray结果与炉温曲线、钢网开口设计、锡膏批次建立关联，利用简单的统计分析找出主因，而不是单点试错。
让质量工程师主导判定规则，但把操作和日常抽检下沉给线体班组，通过图像模板和判定卡降低主观差异。
优先结合首件确认、工艺变更、异常批次分析三种场景使用X-ray，避免把它当作低效的百分百终检工具。
如何把X-ray真正用起来而不是摆设
落地方法一：从高风险工序倒推，别从设备说明书开始
很多工厂上了X-ray以后效果一般，根源在于导入路径错了，一开始就纠结分辨率和放大倍数这些参数，却没有把自己的制程痛点讲清楚。我更推荐的做法是，从实际投诉和内部不良出发，先列出和焊接相关的典型问题，比如死灯、虚亮、局部温升异常、装配后轻敲就熄灭之类，然后反推这些问题对应的焊点位置、元件类型和工序节点，再决定哪些点必须纳入X-ray首检和巡检计划。这样一来，你会发现不需要也不可能对所有灯条做百分百X-ray，只要对新款导入、工艺参数调整后首批、高风险客户订单和异常批次做有计划的抽检，就能在投入可控的前提下快速降低外部失效。这个方法对中小工厂尤其友好，不需要一次性投入太多人力，只要把抽检规则写清楚、固化在作业指导书和首件确认流程里，就可以稳步推进。
落地方法二：用数据闭环，而不是把图像存成“证据照片”

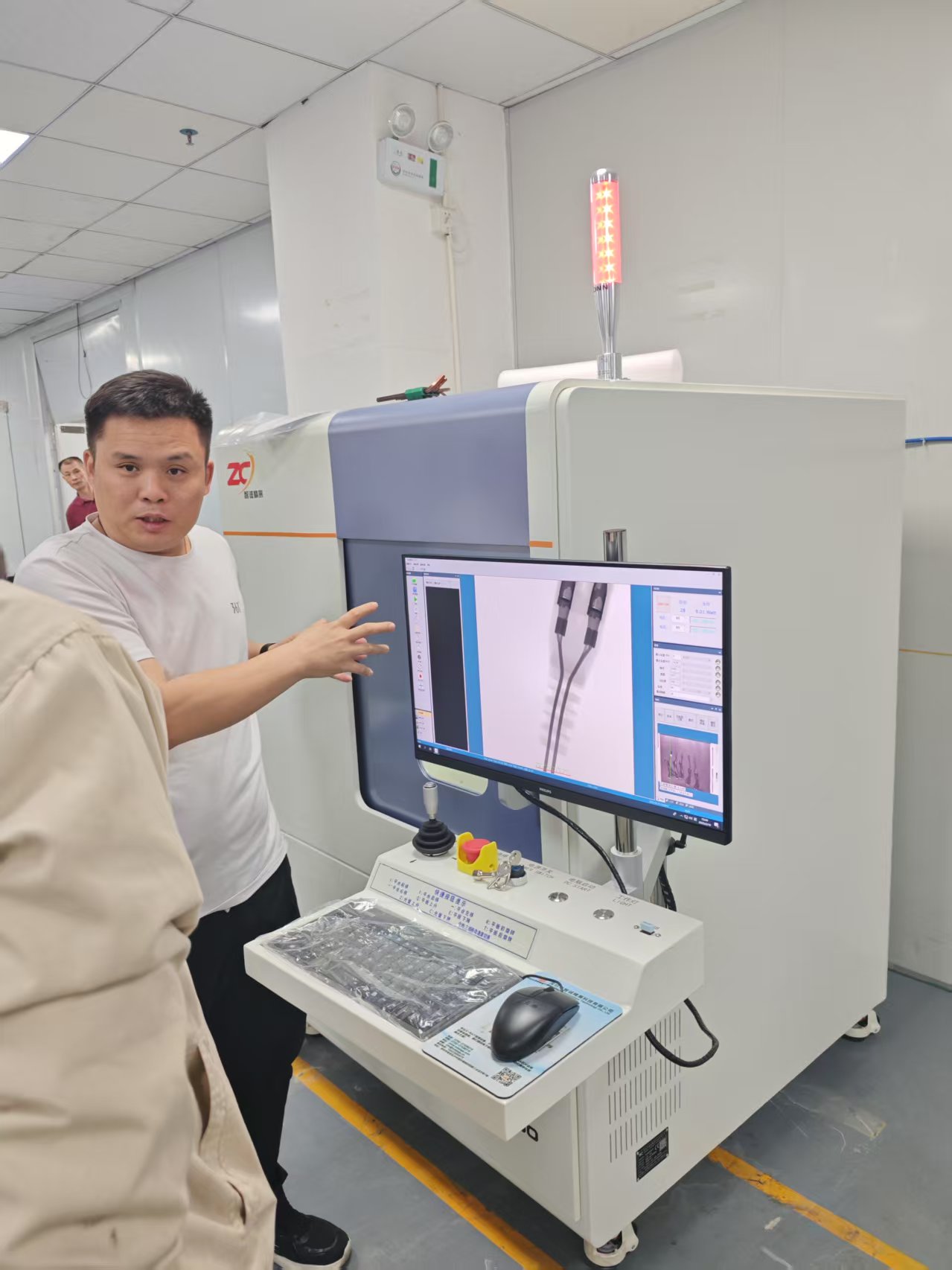

很多现场给我看的X-ray图像，只是当作“出事了有图可看”的证据，缺少前后关联和量化分析，久而久之设备就成了摆设。我更认可的做法是，选一台支持自动统计空洞率和焊点几何参数的X-ray设备，不管是离线还是在线式，关键在于能导出结构化数据，然后通过简单的数据工具按产品、工艺参数、日期和机台去做对比。比如你可以约定每个型号每班至少抽检几块灯条，把空洞率分布和炉温曲线的微调记录在同一张表里，哪怕只做最基础的趋势图，也能快速看出哪条线长期贴着工艺上限跑。某些设备本身就带有报表功能或者接口，可以直接对接到现有的生产执行系统中，这类工具我会优先推荐给产线比较多、客户要求偏严的工厂，因为一旦把X-ray数据接入质量看板，你会发现大家讨论问题的方式会从“感觉这批不太好”变成“某条线某个时段空洞率明显抬头”，沟通成本一下就降下来了。
