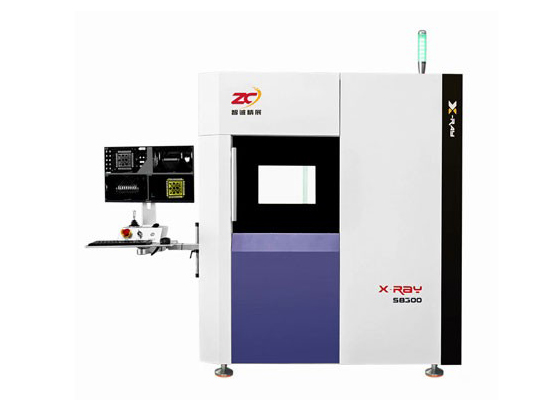

广东省深圳市宝安区沙井街道沙头社区康泰三路3号 产品介绍
适用于电子制造和半导体、BGA、FPC、LED、电池、铸造等；
产品参数
设备主要参数
硬件参数 | |||
X射线管 | 光管类型 | 封闭式微焦点射线源 | 备注 |
操作电压 | 20-130KV（可选） | ||
操作电流 | 0.01-0.3mA | ||
更大功率输出 | 39W | ||
微焦点尺寸 | 5μm | ||
平板探测器 | 平板类型 | 非晶硅平板探测器（可选） | |
像素矩阵 | 1536x1536 | ||
视场范围 | 130mm X 130mm | ||
分辨率 | 6LP/mm | ||
图像帧率（1x1） | 20-40fps | ||
AD转换位数 | 16bits | ||
像素间距 | 85μm | ||
其他规格 | 设备尺寸 | L1560mm x W1780mm x H1830mm(高度不含三色灯) | |
工作台高度 | 1000±20mm | ||
载物台承重 | ≦10KG | 承重可按要求定制 | |
更大产品尺寸 | 570mm x 570mm； | ||
更大检测区域 | 570mm x 570mm;旋转台∅ 450mm | ||
设备重量 | 约4000KG | ||
总功率 | 约2500W | ||
供电电压 | 220V、50-60HZ | ||
计算机 | 24英寸（WIN10系统） | ||
铅板规格 | 130KV设备铅板厚度 | 前面、侧面、底部5mm，顶部、后面7mm, | |
铅玻璃尺寸 | 130KV设备 | 485mmx365mmx30mm | |
X射线组件 | Z轴 | 丝杆模组行程240mm，步进电机 | |
平板探测器组件 | Z轴 | 丝杆模组行程300mm，步进电机 | |
平板探测器组件 | 旋转轴 | 旋转角度±45°，伺服电机+40倍减速机 | |
载物台组件 | X轴 | 丝杆模组行程550mm，伺服电机 | |
Y轴 | 丝杆模组行程550mm，伺服电机 | ||
平台治具 | 不带旋转轴 | ||
旋转台治具 | 旋转角度360°，伺服电机 | ||
