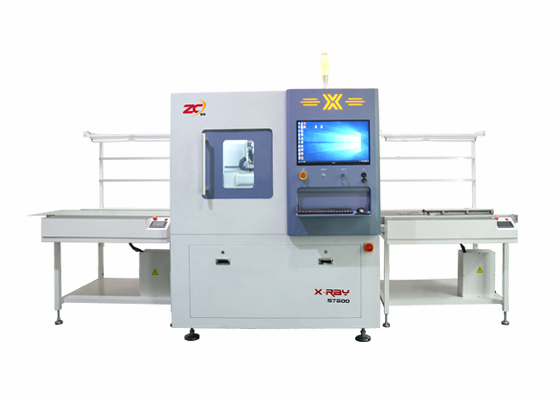

广东省深圳市宝安区沙井街道沙头社区康泰三路3号 产品介绍
使用范围 ： 适用于电子制造和半导体、BGA、FPC、LED、电池、SMT检测、LED检测、电子元器件、电子连接件、半导体、铸造等；
产品参数
设备主要参数
X射线管 | 光管类型 | 密封型微焦点射线源 |
操作电压 | 0-90KV/40-130KV | |
操作电流 | 0-200μA/10-300μA | |
更大功率输出 | 8W/39W | |
微焦点尺寸 | 5μm/5-15μm | |
平板探测器 | 平板类型 | 非晶硅平板探测器（可选） |
像素矩阵 | 1536x1536 | |
视场范围（FOV） | 130mm X 130mm | |
分辨率 | 5.8LP/mm | |
图像帧率（1x1） | 20fps | |
AD转换位数 | 16bits | |
像素间距 | 85μm | |
其他规格 | 设备尺寸 | L1610mm x W1780mm x H1900mm(高度不含三色灯、吊环) |
工作台传送带高 | 910±20mm | |
载物台承重 | 10KG | |
更大产品尺寸 | 550mm x 550mm | |
设备重量 | 约2500KG(90KV的设备重量，130KV约3500KG）) | |
总功率 | 3000W | |
供电电压 | 220V 15A/110V 30A、50-60HZ | |
计算机 | 研华工控电脑 i7 7700/16G/256G+4T（硬盘可根据需求加大） | |
传送窗口尺寸 | 630mm x 190mm | |
前门窗口尺寸 | 500mm x 450mm | |
铅板规格 | 90KV设备铅板厚度 | 侧面3mm，顶部5mm, |
130KV设备铅板厚 度 | 侧面5mm，顶部6mm,底部3mm | |
铅玻璃尺寸 | 90KV设备 | 400x300x30 |
130KV设备 | 400x300x30 | |
辐射安全 | 1.安全标准：执行射线泄漏剂量＜1µSv/h 标准；实际机器射线泄漏剂量＜0.5µSv/h，提供辐射检测报告。 | |
2.外壳材料防护：设备采用钢-铅-钢结构，前门视窗采用防护射线 的含铅玻璃。 | ||
3.安全互锁功能：开门位置均设置限位开关，门开启时，射线源立即自动断电。 | ||
4.使用辐射指示标志：采用状态指示灯指示射线源工作状态。 | ||
X射线管组件 | X轴 | 丝杆模组行程600mm，伺服电机 |
Y轴 | 丝杆模组行程600mm，伺服电机 | |
Z轴 | 丝杆模组行程300mm，步进电机 | |
平板探测器组件 | X轴 | 丝杆模组行程700mm，伺服电机 |
Y轴 | 丝杆模组行程600mm，伺服电机 | |
Z轴 | 丝杆模组行程300mm，步进电机 | |
传送带组件 | X轴 | 同步带组件+伺服电机（2个） |
Y轴调宽机构 | 丝杆模组行程600mm，步进电机 | |
阻挡机构 | 气缸动作阻挡 | |
压板机构 | 气缸动作压板 | |
产品扫码 | CCD相机 | CCD底部扫码，预留上部扫码 |
数据保存 | NG图片自动与条码信息绑定，储存在制定路径；储存期限6个月 |
自动检测 |
自动判定 | 自动判定不良现象：检测气泡率、少锡多锡、缺件、短路 （需客户提供实际样品给到算法评估）； |
检测效率 | 上下料时间为≦10s，扫码时间≦1.5S， FOV 取图时间为≦1s | |
上料机 | 进料接驳台 | 采用可承受110-130度耐高温传送带，上料机加散热风扇冷却；设备长度750mm; |
下料机 | 出料接驳台 | 采用可承受110-130度耐高温传送带，设备长度600mm; |
人工复判 | 增加一台复判电脑，方便人工随时进行判定筛选 | |
MES对接 | 可对接MES系统 |
