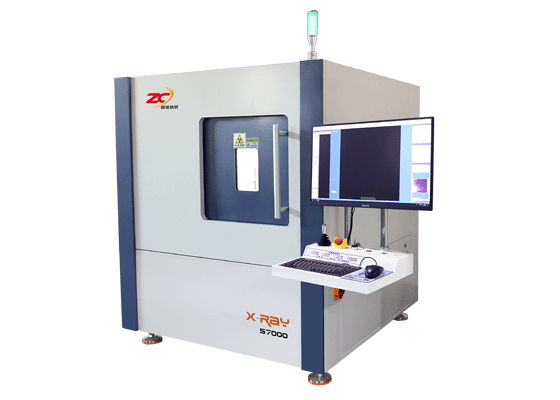

广东省深圳市宝安区沙井街道西部蚝四工业园6号7栋 产品介绍
使用范围 ： 适用于电子制造和半导体、BGA、FPC、LED、电池、SMT检测、LED检测、电子元器件、电子连接件、半导体、铸造等；
产品参数
产品功能：
1 载物台控制；通过空格键调节载物台的速度：慢速，常速，快速；键盘控制 X,Y,Z 三轴运动和倾斜的角度；超大导航窗口，导航图像非常清晰，鼠标点击即可将载物台移动到所指位置、
2 数控编程；鼠标点击操作创建检测程序，操作简单人性化；载物台可以进行 X,Y 方向定位；X 光管和探测器 Z 方向定位；软件设置电压和电流；影像设定：亮度，对比度，自动增益和曝光度；用户可以设置程式切换的停顿时间；防碰撞系统可以满足更大限度的倾斜和观察物体；自动分析 BGA 直径,空洞比例，面积和圆度、
设备主要参数：
X射线管 | 光管类型 | 封闭式微焦点射线源 |
操作电压 | 0-90KV | |
操作电流 | 0-200μA | |
更大功率输出 | 8W | |
微焦点尺寸 | 5-15μm | |
平板探测器 | 平板类型 | 非晶硅平板探测器 |
像素矩阵 | 1536x1536 | |
视场范围 | 130mm X 130mm | |
分辨率 | 5.8LP/mm | |
图像帧率（1x1） | 20fps | |
AD转换位数 | 16bits | |
像素间距 | 85μm | |
其他规格 | 设备尺寸 | L1400mm x W1400mm x H1600mm(高度不含三色灯) |
工作台高度 | 800±20mm | |
载物台承重 | ≦10KG | |
更大产品尺寸 | 500mm x 440mm | |
更大检测区域 | 480mm x 420mm | |
设备重量 | 约1250KG | |
总功率 | 约1600W | |
供电电压 | 220V、50-60HZ | |
计算机 | 24英寸（WIN10系统） |
