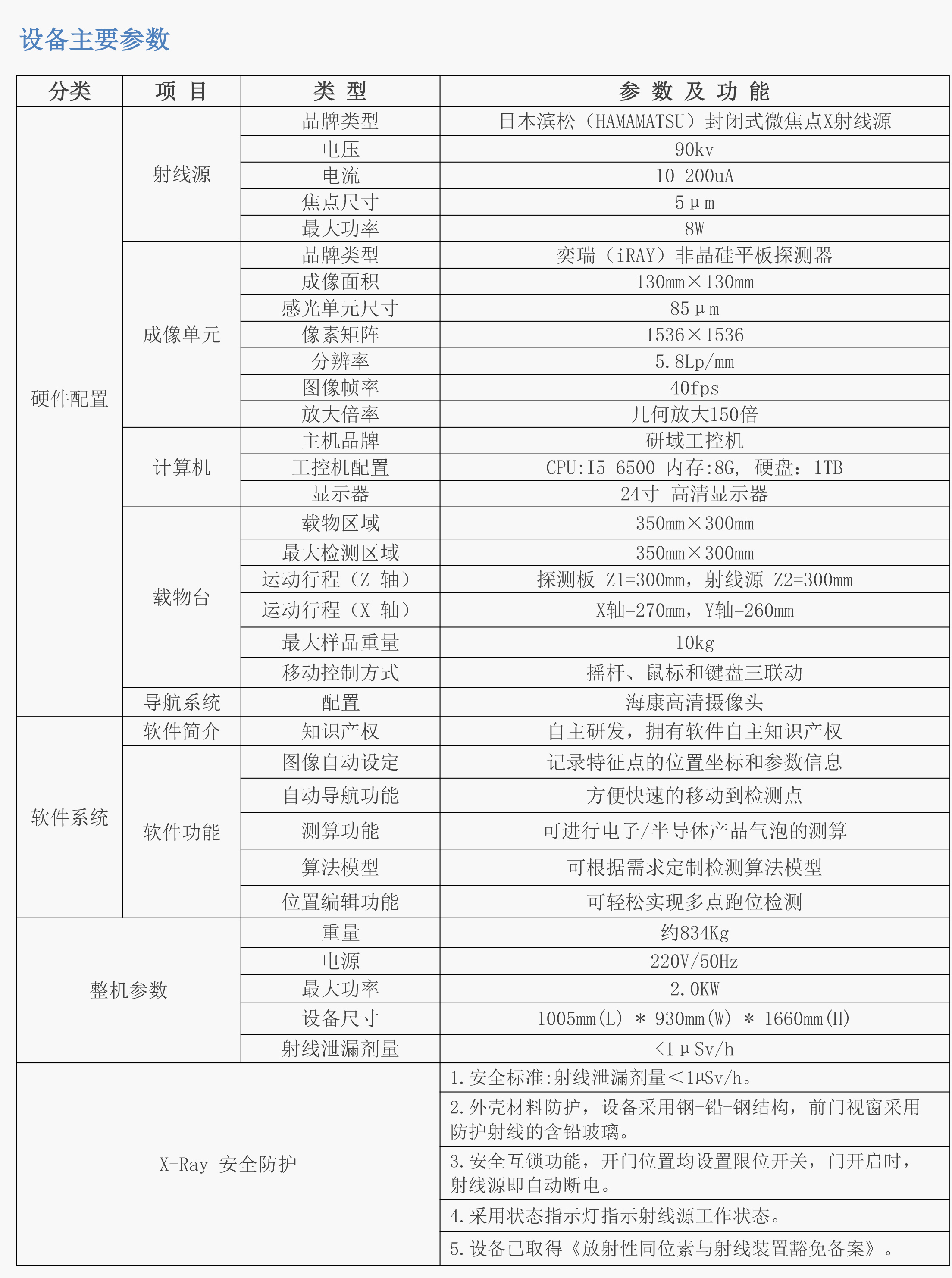

硬件配置

射线源

品牌类型

封闭式微焦点X射线源

电压

0-90kv

电流

0-200uA

焦点尺寸

5μm

更大功率

8W

成像单元

品牌类型

奕瑞（iRAY）非晶硅平板探测器

成像面积

130mm×130mm

感光单元尺寸

85μm

像素矩阵

1536×1536

分辨率

5.8Lp/mm

图像帧率

20fps

放大倍率

几何放大150倍

计算机

工控电脑

配置：CPU i7 7700/16G 内存/128G固态+1T机械/6G独显

工控机配置

CPU:I5 6500 内存:8G, 硬盘：1TB

显示器

24寸 高清显示器

载物台

载物区域

350mm×300mm

更大检测区域

350mm×300mm

运动行程（Z 轴）

探测板 Z1=350mm，射线源 Z2=300mm

运动行程（X 轴）

X轴=350mm，Y轴=300mm

更大样品重量

10kg

移动控制方式

摇杆、鼠标和键盘三联动

导航系统

配置

海康高清摄像头

软件系统

软件简介

知识产权

自主研发，拥有软件自主知识产权

软件功能

图像自动设定

记录特征点的位置坐标和参数信息

自动导航功能

方便快速的移动到检测点

测算功能

可进行电子/半导体产品气泡的测算

算法模型

可根据需求定制检测算法模型

位置编辑功能

可轻松实现多点跑位检测

整机参数

重量

约834Kg

电源

220V/50Hz

更大功率

2.0KW

设备尺寸

1000mm(L) * 965mm(W) * 1600mm(H) (不含三色灯、显示器支架)

射线泄漏剂量

<1μSv/h

X-Ray 安全防护

1.安全标准:射线泄漏剂量＜1µSv/h。

2.外壳材料防护，设备采用钢-铅-钢结构，前门视窗采用 防护射线的含铅玻璃。

3.安全互锁功能，开门位置均设置限位开关，门开启时， 射线源即自动断电。

4.采用状态指示灯指示射线源工作状态。

5.设备已取得《放射性同位素与射线装置豁免备案》。
