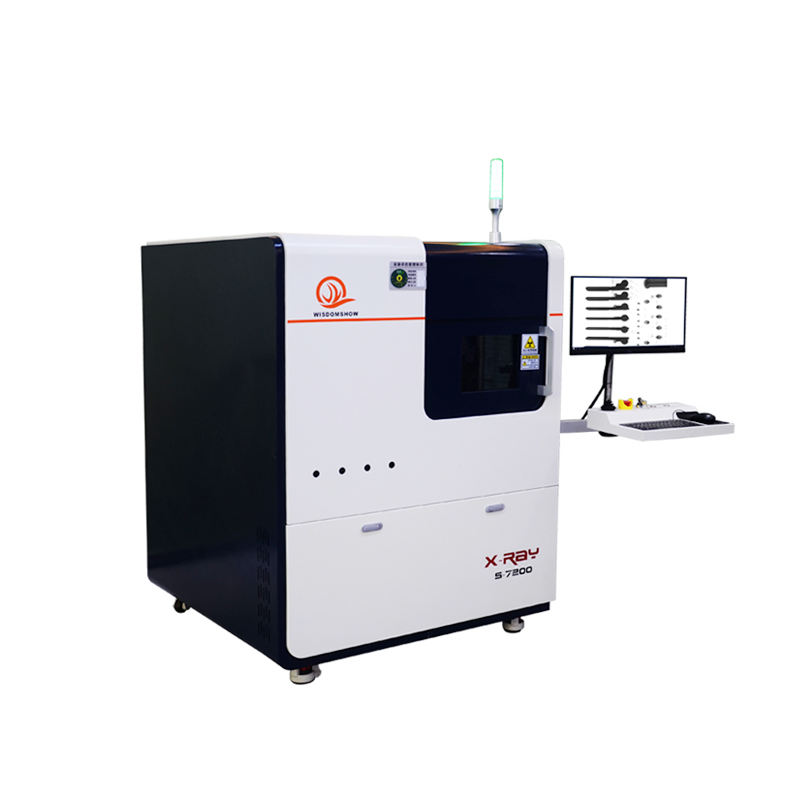

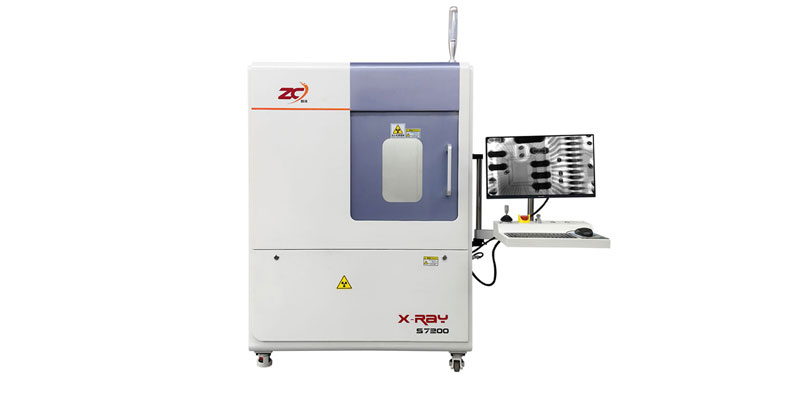

无损探伤设备x-ray检测 S-7200

深圳市智诚精展科技有限公司是一家专业生产x-ray检测设备、x光点料机和bga返修台设备的生产厂家,也是各电子行业自动化解决方案供应商,欢迎随时联系!

产品详情


产品功能:

1 载物台控制通过空格键调节载物台的速度:慢速,常速,快速;键盘控制 X,Y,Z 三轴运动和倾斜的角度,超大导航窗口,导航图像非常清晰,鼠标点击即可将载物台移动到所指位置、

2 数控编程:鼠标点击操作创建检测程序,操作简单人性化;载物台可以进行 X,Y 方向定位;X 光管和探测器 Z 方向定位;软件设置电压和电流;影像设定:亮度,对比度,自动增益和曝光度;用户可以设置程式切换的停顿时间;防碰撞系统可以满足最大限度的倾斜和观察物体;自动分析 BGA 直径,空洞比例,面积和圆度;

产品参数:

设备型号/Device model

WISDOMSHOW S-7200

光管类型/Tube Style

HAMAMATSU封闭管/Sealed tube

光管电压/Tube voltage

90KV

光管电流/Tube current

200UA

光管聚焦尺寸/Tube focus size

5um

光管功率/Light tube power

8W

冷却方式 / Cooling mode

风冷 / air cooling

几何放大倍率/Geometric magn

200

平板探测器/Flat panel detector

Rayence NDT0505J

载物平台尺寸/Stage size

520*440mm

T轴倾斜角度/T-axis tilt angle

70

显示器/ Display

24”LCD

电源/ Power

AC110-230V50/60Hz

工作环境/working environment

0-40摄氏度

辐射安全标准/Radiation Safety Standard

< 1uSv/hr

外形尺寸/Dimensions

 L1300×W1320×H1800mm

重量 / Weight

约1250 kg

保修期/Warranty

光管保修12个月
